   TZT3827E/EN应变测试仪

概 述:

TZT3827E/EN应变测试仪是以计算机为基础、智能化的动静态信号测试分析系统,最高采样频率200Hz,百兆网和WiFi两种通讯接口,根据现场情况灵活选择,内置16G存储空间,可实现离线采集。每个机箱最多可内置8或16通道,适用于测量结构的应变应力及其他各种物理量,如力、压力、载荷和扭矩等,支持MOOG加载试验机实现同步加载。

TZT3827E/EN应变测试仪是以计算机为基础、智能化的动静态信号测试分析系统。内置锂电池,工作时间可达8小时以上,适合野外供电困难场合,最高采样频率200Hz,百兆网和WiFi两种通讯接口,根据现场情况灵活选择,内置16G存储空间,每个机箱最多可内置8或16通道,适用于测量结构的应变应力及其他各种物理量,如力、压力、载荷和扭矩等,并能支持MOOG加载试验机实现同步加载。

1、应用范围

1.1 根据测量方案,可完成全桥、半桥、1/4桥(120三线制自补偿)的应变应力多点高速并行采样;

1.2 配接各种桥式传感器,实现各种物理量的测试和分析;

1.3 每个机箱8(16)测点,以太网无限扩展,可用于大型结构的疲劳试验;

1.4 可直接对输入的电压信号进行多点高速并行采集;

1.5 配接各种热电偶温度传感器,对温度进行测试和分析;

1.6 支持与MOOG各型号的加载试验机联机实现同步加载。

2、特点

2.1百兆以太网/WIFI通讯,与计算机实时通讯可长时间实时、无间断记录多通道信号,所有通道并行同步工作,每通道采样速率可达200Hz;

2.2德国进口WAGO压线端子,接线快捷方便;

2.3 支持多台采集仪级联进行同步测试,采集过程中图形实时显示被测物理量变化;

2.4 内置标准电阻,由软件程控设置全桥、半桥、1/4桥(120Ω三线制自补偿)的桥路状态;

2.5 软件支持静态和动静态测试;

2.6 具备所有通道同步自动测量导线电阻及修正功能;

2.7 支持应变应力现场通道标定,可快速获知通道当前状态;

2.8 配合程控自动校准设备可实现电压、应变自动校准,并可根据用户自定义模版自动生成标定报告。

技术指标

1、技术指标

1.1 测量点数:单台8(16)测点;

1.2 采样速率(连续采样):1~200(Hz)/通道,

1.3 模数转换器:24位A/D转换器;

1.4 适用应变计电阻值

(1)三线制1/4桥电阻范围:120Ω、350Ω程控切换;

(2)半桥、全桥电阻范围:60Ω~20000Ω任意设定;

1.5 应变计灵敏度系数:1.0~3.0自动修正;

1.6 供桥电压(DC):2V、5V分档切换;

1.7 应变测量:满度值±5000με、±50000με;最小分辨率0.5με;

1.8 电压测量:满度值±5mV,±50mV,±500mV,±5000mV;最小分辨率5μV;

1.9 系统示值误差:0.3%red±3με;

1.10 非线性:0.05%FS;

1.11 零漂:±3με/4h;

1.12 抗混滤波:截止频率为采样频率的1/2.56,阻带衰减大于-80dB/oct;

1.13 自动平衡范围:±20000με(应变计阻值的±2%);

1.14 长导线电阻修正范围:0~100Ω;

1.15 具备桥路自检功能;

1.16 通讯方式:百兆以太网或WiFi两种方式(订货时确定);

1.17 电源:供电电压:220V±10% 50Hz±2%;DC 12V(9~18V);

1.18 外形尺寸:314mm(宽)×210mm(高)×140mm(深)(8测点);

314mm(宽)×311mm(高)×140mm(深)(16测点);

2、使用环境

2.1 温度:

(1) 贮存条件:-40℃~60℃;

(2) 极限条件:-10~50℃;

(3) 工作范围:0~40℃。

2.2 湿度:

(1) 工作范围:40℃(20~90)%RH;

(2) 贮存条件:50℃ 90%RH24h。

2.3 振动(非工作状态):

(1) 频率循环范围: 5~55~5Hz;

(2) 驱动振幅(峰值): 0.19mm;

(3) 扫频速率:小于或等于1倍频程/min;

(4) 在共振点上保持时间:10min;

(5) 振动方向:x、y、z。

系统框图

1、系统构成
数据采集系统与计算机通过百兆以太网或者WiFi通讯,通过网络技术,可实现无限多通道扩展并行采样。

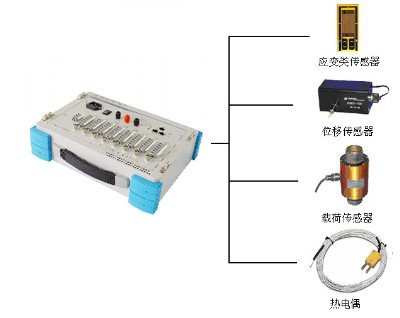

1.1 仪器与多种传感器的连接,如图1所示:

图1 仪器与传感器连接

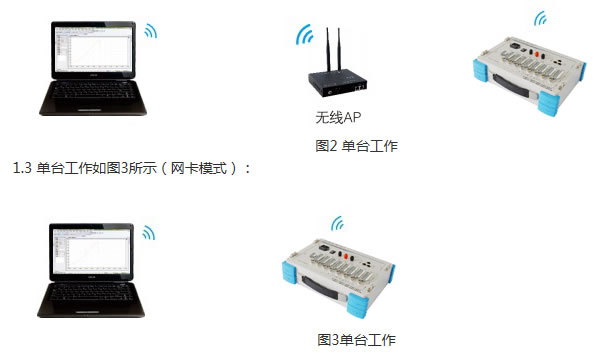

1.2 单台工作如图2所示(无线Ap模式):

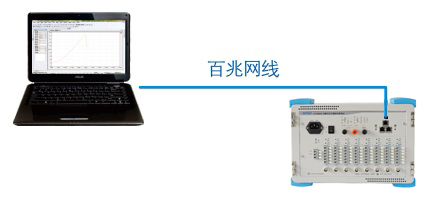

1.4单台工作如图4所示(百兆网):

图4单台工作

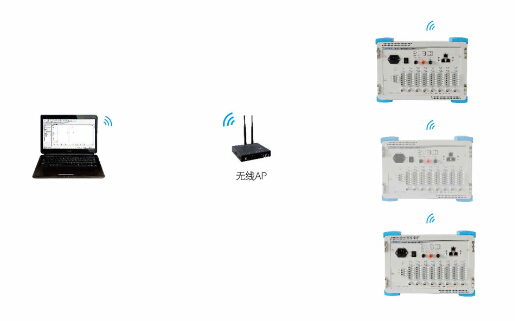

1.5多台连接如图5所示(WiFi):

图5多台工作

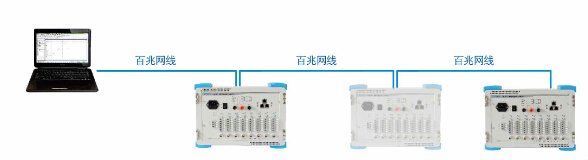

1.6多台连接如图6所示(百兆网):

图6多台工作
